产品介绍
1、用途

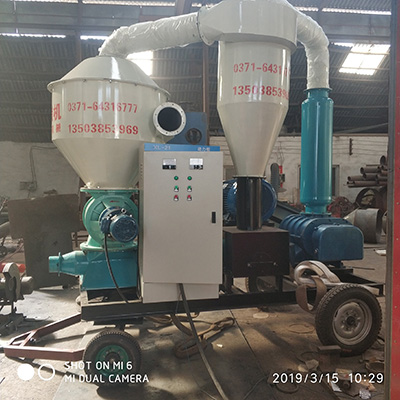

JY系列气力输送设备是我公司自主设计研发的一体化多功能输送设备,主要用于吸卸散装颗粒状物料,如小麦、稻谷、饲料等,亦可用于颗粒状化肥、塑料、水泥等物料的进出仓转运作业。
2、特点
a)、JY系列气力输送设备实现一体化集成设计,集吸送物料、气力输送、除尘、降噪为一体,实用性强、可靠性高;
b)、JY系列气力输送设备搭载专用移动设备,可实现快速转移灵活作业,满足不同地形和不同工况,如物料堆积、出仓、转运、灌装等作业方式;
c)、采用密闭式循环系统,脉冲除尘器与旋风除尘器组合使用,真正实现无尘、无污染;
d)、气力输送设备采用罗茨风机作为气源,输送能力大,过程稳定,用电量小,真正达到节能降耗的效果;
e)、结构紧凑、重量轻、使用和保养方便。
工作原理
1、JY系列气力输送设备是一种 、节能的一体化气力输送设备,利用具有一定速度和压力的空气作为动力,带动粉状、颗粒状物料沿设定好的管路通道,输送到指定位置;
2、JY系列气力输送设备属于稀相负压输送,本系统采用罗茨风机作为气源,吸嘴或旋转供料器作为供料装置,物料同大气一起从入口进入输送管道,通过负压气流输送到末端收料仓;
3、JY系列气力输送设备的物料输送过程完全由空气动力特性控制,按照循环两相流的基本原理,在垂直管路中,当空气速度特定临界范围(物料的重力与空气的动力平衡)物料呈悬浮状体,低于临界范围,物料下降;
4、JY系列气力输送设备输送物料时首先进入过渡仓,物料在过渡仓低于临界范围下落,经过过渡仓关风器输送到指定位置,过渡仓内的粉尘顺着气流进入二级保护仓(旋风除尘器)进行二次净化除尘;
5、JY系列气力输送设备配套的给料靴进过特殊设计,可灵活的改变进口距离及方向,增大作业范围、提高了作业的灵活性、机动性。
技术参数
型号
|
额定输送量(t/h)
|
整机功率
(KW)
|
空气压力(mm)
|
水平输送距离(m)
|
吸距
(m)
|
扬程
(m)
|
空气流量
(m3/h)
|
JY-3
|
3
|
6.25
|
940
|
20
|
6.5
|
5
|
780
|
JY-5
|
5
|
8.25
|
1000
|
30
|
8.5
|
5
|
800
|
JY-10
|
10
|
11.75
|
1500
|
50
|
10
|
8
|
1000
|
JY-15
|
15
|
16.1
|
1600
|
70
|
20
|
12
|
1600
|
JY-20
|
20
|
23.1
|
2200
|
120
|
30
|
18
|
1800
|
JY-30
|
30
|
38.5
|
3300
|
170
|
50
|
30
|
1800
|
