产品介绍

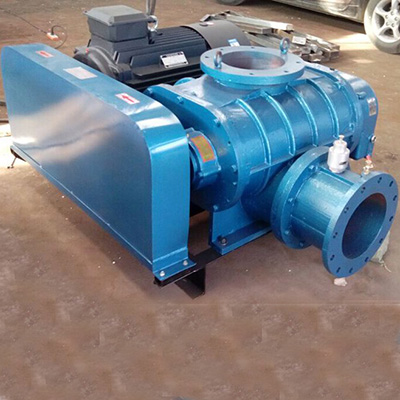

1、产品特点：JYSSR系列三叶罗茨鼓风机是吸收国内外罗茨风机设计的先进经验，根据市场需求自行研发的新产品,该产品具有密封性好、效率高、噪音低、振动小、体积小、风量及升压范围大、噪声低、运行平稳可靠、使用范围广等特点。
　　2、罗茨风机性能
　　1）机壳内部不需油类润滑，且采用了避免轴承、齿轮油混入机壳内的结构设计。输送介质不含油，输出空气清洁，不含任何油质灰尘。
　　2）该产品采用特殊的曲线使啮合完美，有效地降低了泄漏，提高了效率。
　　3）产品采用三叶直线型叶轮，螺旋排气结构，排气脉动平缓，震动少，噪音低。
　　4）转子动平衡精度高，经过严格的动平衡测试，高速运转受力均衡，震动低。
　　5）结构紧凑、体积小、重量轻。
　　6）采用高精度硬齿面同步传动齿轮，进口轴承，设备的寿命长，噪音低。

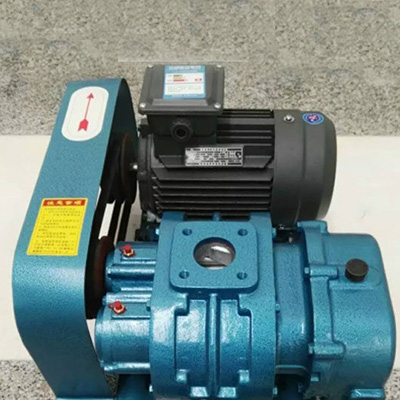

　　3、附件包括：通用底座、皮带罩、风机皮带轮、电机皮带轮、V型皮带、安全阀、压力表、进风口消音器、出风口消音器、地脚螺栓、逆止阀、弹性接头、齿轮油。

工作原理

罗茨风机各机组部件的性能保证：
1.风机整机的设计使用寿命不少于10年。
2.叶轮的设计使用寿命不少于60000小时，
3.轴承的设计使用寿命不少于30000小时
4.齿轮的设计使用寿命不少于60000小时
5.机组质量保证期为交货后12个月 .
6.风机保证达到要求的流量和压力，所消耗的功率严格执行标准规定。
7.风机振动值: 两端轴径向值控制为小于0.04mm，径向水平控制为小于0.02mm，轴向控制为小于0.02mm。
罗茨风机的性能及系统等要求！
一、 罗茨风机技术性能要求
1. 所有罗茨风机均配带底座，将罗茨风机和电机组装在同一底座上。
2. 罗茨风机风机带有底座，包括地脚螺栓
二、罗茨风机叶轮与润滑系统
1. 旋向：面向风机带轮（联轴器），左侧逆时针方向旋转为正方向；右侧顺时针方向旋转为正方向。所有罗茨风机附件包括底座、传动装置、进出口消音器、压力表、安全阀、挠性接头、止回阀、减震垫、地脚螺栓及其连接件等。
2. 采用三叶轮及带螺旋线形的箱体，两根平行的轴上设有三叶形叶轮，叶轮与椭圆形机箱内孔面及各叶轮三者之间始终保持微小的间隙，各支叶轮始终由同步直齿轮保持正确的相位，不会出现相互碰触现象。
3. 叶轮为球墨铸铁QT500-7、轴为45号优质莱钢。叶轮型线为复合型，运转时泄漏更少。轴在冷状态时，叶轮内径过盈0.04mm再经加热后，经液压装置缓慢的压到固位置，在高速运转时轴与叶轮间保持着过盈0.01mm,使叶轴在高速运转时不松动。
4. 罗茨风机同步齿轮采用直齿轮结构，传动平稳，浸油润滑，噪声更低。
5. 罗茨风机一端轴承采用飞溅润滑，另一端轴承采用黄油润滑。双油箱的风机两端均采用飞溅润滑。

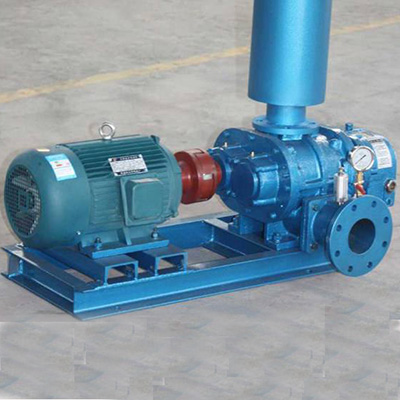

6. 罗茨风机冷却方式为水冷却/空冷却，传动方式为直联传动/皮带轮，风机为单级风机。
7. 电动机与罗茨风机的机构特征、工作条件、环境条件相适应，电机的绝缘等级为F级，防护等级为IP54, 380V,50HZ。
8. 润滑油规格：齿轮润滑油牌号：N220、轴承润滑油牌号：锂基润滑脂　ZL-3
