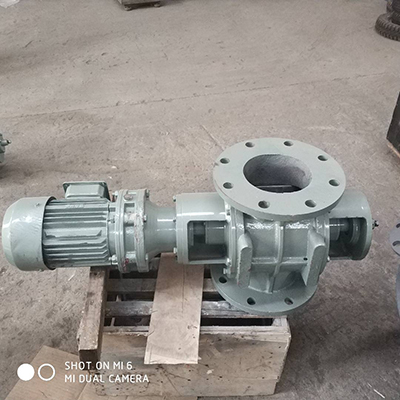

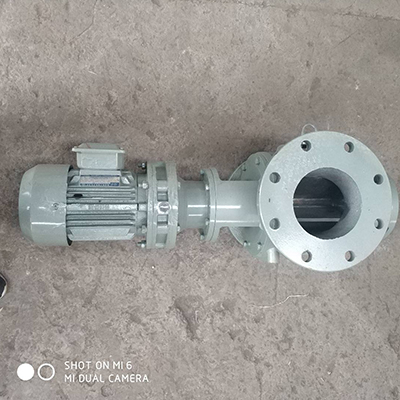

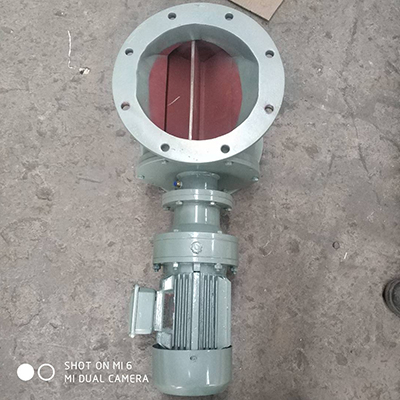

卸料阀

产品简介:

卸料阀,星型卸料阀,旋转卸料阀,电动卸料阀,库底卸料阀,粉体卸料阀,电动卸料阀常用在气力输出系统中,对于压力输出系统或负压输出系统, 卸料阀以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料阀的上,下部气压隔断起到锁气作用.因此,卸料阀是气力输送系统中常用的重要部件

获取优惠报价

销售热线:
13503853969

产品介绍

电动卸料阀,星型卸料阀,星形卸料阀采用法兰连接,常用可分为方形法兰与圆形法兰两种,有异形法兰连接,根据传动方式又分为直连式与链条式传动.两种.直连式卸料阀通过采用行星转动原理,输入输出在同一轴线上,而且壳体与电机直联一体的独特性,结构紧凑,造型美观新颖,体积小,重量轻.链条式卸料阀采用轴承和齿箱远离阀体的设计,避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件润滑系统的使用寿命.
电动卸料阀,星型卸料阀,星形卸料阀

电动卸料阀,星型卸料阀,星形卸料阀利于叶轮机械回转的原理,来实现定量给料与卸料,既起着输送物料的作用,又担负密封作用,当上部料仓的物料靠自重落下充填在叶片之间的空隙中,随叶片的旋转而均匀的卸出.星形卸料阀也可通过变频器来控制电机的转速来控制卸灰量.
电动卸料阀,星型卸料阀,星形卸料阀可根据安装环境的要求采用铸铁,铸钢,不锈钢,锰钢,钛钢等材质制造而成.卸料阀具有运转可靠平稳,噪音低,故障少,寿命长,齿合件采用球墨铸铁与轴承钢等.电动卸料阀,星型卸料阀,星形卸料阀使用性能好,耐磨性高等优点.做为一种先进的卸料装备,卸料阀在除尘,冶金,建材,化工,食品等行业中起到了很大的作用,是国内目前最先进,用途最广的卸料器.
电动卸料阀常用在气力输出系统中,对于压力输出系统或负压输出系统, 卸料阀以均匀,连续地向输料管供料,以保证气力输出管内的气,固体比较稳定,从而使气力输送能正常工作,同时,又能将卸料阀的上,下部气压隔断起到锁气作用.因此,卸料阀是气力输送系统中常用的重要部件.卸料阀又称卸料器是除尘设备排灰,送风及其他设备给料的主要设备,适用于粉状物料和颗料状物料.为环保,冶金,化工,粮食,食品等工业部门广泛应用.

工作原理

电动卸料阀,星型卸料阀,星形卸料阀特点
(1)电动卸料阀,星型卸料阀,星形卸料阀通过采用行星转动原理,输入输出在同一轴线上,而且有与电机直联一体的独特性,因而结构紧凑造型美观新颖,体积小,重量轻.
(2)电动卸料阀,星型卸料阀,星形卸料阀运转可靠平稳,噪音低,故障少,寿命长,齿合件采用球墨铸铁与轴承钢等.使用性能好,耐磨性高.
(3)星型卸料阀轴承,齿箱,远离阀体,避免高温灰尘的影响,前后端盖密封性能好,防止灰尘外泄,延长机动件,润滑系统的使用寿命.
(4)本机具有过载能力强,耐冲击惯性力矩小,适用于起动频繁和反正转.
(5)用户如需特种规格,电机,链轮传动等卸料器,均可制做.

技术参数

星型卸料阀,星型卸料阀,星形卸料阀参数表:

型号
数据
名称
YJD
2
YJD
4
YJD
6
YJD
8
YJD
10
YJD
12
YJD
14
YJD
16
YJD
18
YJD
20
YJD
26
YJD
30
卸料量 L/r
2
4
6
8
10
12
14
16
18
20
26
30
r/min
Z型
33 也可按用户要求订作
工作温度℃
T≤80℃
物料
粉状,颗粒状


型号
Y801-4
Y802-4
Y90S-4
Y90L-4
Y100
L1-4
Y100
L1-4
KW
0.55
0.75
1.1
1.5
2.2
3
r/min
1390
1400
1430
重量
53
71
86
101
121
141
161
181
191
221
251
301

星形卸料阀,星型卸料阀,星形卸料阀A型外形尺寸:

型号 A B C E F M H h ф
YJD02型 240 200 150 650 420 122.5 225 12 9
YJD04型 260 230 180 758 526 140 280 15 11
YJD06型 280 250 200 778 536 150 300 15 11
YJD08型 300 270 220 798 546 160 320 15 13
YJD10型 320 290 240 880 628 170 340 18 13
YJD12型 340 310 260 900 638 180 360 18 17
YJD14型 360 330 280 920 648 190 380 20 17
YJD16型 380 350 300 960 678 200 400 20 17
YJD18型 400 370 320 980 688 220 440 22 17
YJD20型 420 390 340 1000 698 230 460 22 17
YJD26型 480 450 400 1150 740 260 520 24 17
YJD30型 520 490 440 1190 755 280 560 24 17

电动卸料阀,星型卸料阀,星形卸料阀B型外形尺寸:

型号 фA фB фC E F M H h ф
YJD02型 250 210 150 650 420 122.5 225 12 9
YJD04型 280 240 180 758 526 140 280 15 11
YJD06型 300 260 200 778 536 150 300 15 11
YJD08型 320 280 220 798 546 160 320 15 13
YJD10型 340 300 240 880 628 170 340 18 13
YJD12型 360 320 260 900 638 180 360 18 17
YJD14型 380 340 280 920 648 190 380 20 17
YJD16型 400 360 300 960 678 200 400 20 17
YJD18型 420 380 320 980 688 220 440 22 17
YJD20型 440 400 340 1000 698 230 460 22 17
YJD26型 500 460 400 1150 740 260 520 24 17
YJD30型 540 500 440 1190 755 280 560 24 17
